近日，德州儀器(TI)推出一款具有集成電源的新型單芯片增強型隔離器，其效率比現有集成器件高出80%。相較于分立式解決方案，ISOW7841集成有隔離數據和電源，可減少物料清單(BOM)和電路板空間，并有助于簡化和加快系統認證。
在上海的TI新聞發布會上，TI隔離器全球市場經理GinaHann向電子產品世界的編輯介紹了隔離器的歷史、特點及如何實現了高集成度。
是集成度更高的第三代隔離器產品
隔離器經歷了三代發展。第一代通常是光耦隔離，用變壓器進行AC-AC隔離。第二代是數字型隔離器：既可以用來做電源隔離，也可以做信號隔離。最新的第三代是增強型隔離器，它相對于前一代產品做了一個基本絕緣，例如基本絕緣的隔離電壓等級是3000V，增強型要做到6000V以上，甚至10000V浪涌的電壓。
以TI來說，1997年起就專注于隔離器，2001年發布第一代產品，2008年發布第二代產品，2014年推出第三代隔離器。
TI此次推出的ISOW7841是一款具有集成電源的新型單芯片增強型隔離器，兼具更低輻射和更高轉換效率。
集成度高在哪兒?
隔離是一種屏障和保護，是阻隔系統的兩個部分之間的DC和不期望的AC的一種手段，同時仍然能夠?qū)崿F(xiàn)這兩個部分之間的數據和電力傳輸。
強化隔離有助于保護操作人員和低壓電路免受高壓影響，提高抗噪聲能力，以及處理通信子系統之間的接地電位差。
產生隔離電源的傳統方法是使用DC/DC轉換器，以在反激式、飛降或推挽式拓?fù)渲序?qū)動變壓器，但這種方法增加了設計的額外空間和成本，如圖1所示。

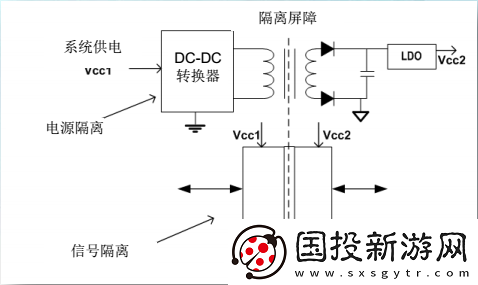

圖1經典的工業隔離數據通訊的方案
圖1是經典的工業用隔離數據通訊的解決方案：隔離屏障的兩邊都必須要有電源，即系統(上圖)和信號(下圖)兩邊，這時就要用到DC/DC轉換器、變壓器及LDO等。特點是兩邊的信號都需要隔離，要提供相應的隔離電源，整個線路看起來比較復雜。
圖2是TI此次提供的解決方案。

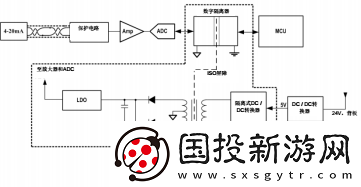

圖2圖中虛線處，是TIISOW7841集成的部分

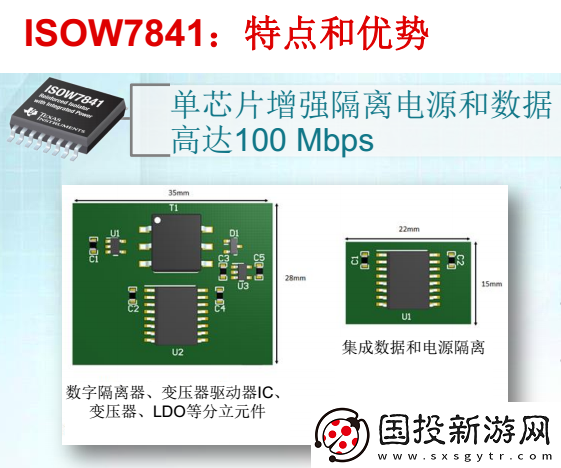

可見從信號隔離到電源隔離是一個集成的解決方案。這樣可以減少BOM(物料清單)和PCB(印制板)的尺寸;同時，因?yàn)榧稍谝粋€(gè)器件中，更容易進行系統認證。同時，因?yàn)槠骷臏p少帶來系統的穩定性，所以TI推出的具有集成電源的增強型隔離器解決方案，提供更高效的傳輸速率和更低的輻射，同時也輸出最大功率，提高整個系統的穩定性。

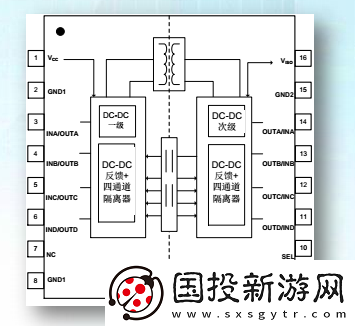

圖3ISOW7841的內部框圖
該方案可以用于多種工業場景：工廠自動化、電網基礎設施、電機控制、隔離電源、測試測量等。
熱門問答
問：ISOW7841采用的是什么隔離技術?
答：是電容隔離技術。電容隔離技術可以更好地做到更高的絕緣隔離電壓，傳輸?shù)男室彩强梢宰龅礁?，并且可以做到非常低的?duì)外輻射。
同時，TI還提供產品技術白皮書，解密電容隔離器內部的架構、中間的隔離帶是如何做的，以達到如此高的隔離電壓的等級及更高的傳輸效率。大家可以在TI官網上查詢更多資料。
問：通過什么方式降低了外界噪聲的影響?
答：現在確實有很多不同的技術能夠做到抗干擾性，TI采用的是開關型技術，采樣持續性的信號。TI的信號是持續的采電平，可以更方便穩定的去采，如果電平是高，就一直是高，如果是低的話，就是低。這樣確保采集的信號是非常準確的，即使在外部有很強噪聲干擾的情況下，我們首先要保證采集的信號是對的。
問：ISOW7841在做到抗干擾性的同時，如何如何實現了低輻射?
答：采用了展頻技術。展頻是頻譜的擴散。通常我們看到的頻譜是正態分布的尖峰。而采用展頻的技術，我們把整個頻譜進行擴展，將其變成一個平臺型，整體往下平移，這樣我們就可以做到10DB的優勢。我們把整個頻譜的分布往下壓，壓低了10DB，這樣采用展頻的技術可以提供更低的EMI(電磁干擾)對外輻射能力。
問：ISOW7841的隔離通道是三個正向，一個反向，這基于什么原因考慮的?
答：ISOW7841采用四個隔離通道架構是有很大的需求量，同時ISOW7841是這一產品系列中推出的第一款產品，以后還會定義兩進、兩出、兩反向的，還有其他的通道數，整個產品系列會更加的豐富而全面。所以，之后會有越來越多的像ISOW7841這樣高性能的產品推出，敬請期待。
問：ISOW7841不僅是信號的隔離，也是電源的隔離。但在電源部分，可以看到有變壓器;DC/DC也有電感，都集成在芯片里了。那么，變壓器在集成過程中，采用什么樣的先進技術能夠?qū)崿F(xiàn)比較好的抗干擾能力?
答：在內部設計時，會有不同的技術做成DC/DC轉換器，有些是電感型的?？傮w來說它是一個變壓器，實現電壓的轉換。
TI是把線圈型做成變壓器并設計到電路板上。
點評
現在大家都在做第三代增強型隔離器。TI的ISOW7841把信號的隔離和電源的隔離都做在一起，即把強電和弱電做在一起，確實很少見。
另一個亮點是數字耦合。為了取代光耦，TI的數字隔離一直堅持采用電容耦合，但現在多家公司在做磁耦。TI解釋道，光耦需要每年校正，壽命有限，反應有延遲，而電容耦合克服了光耦的缺點。但TI并未對磁耦進行評論。
